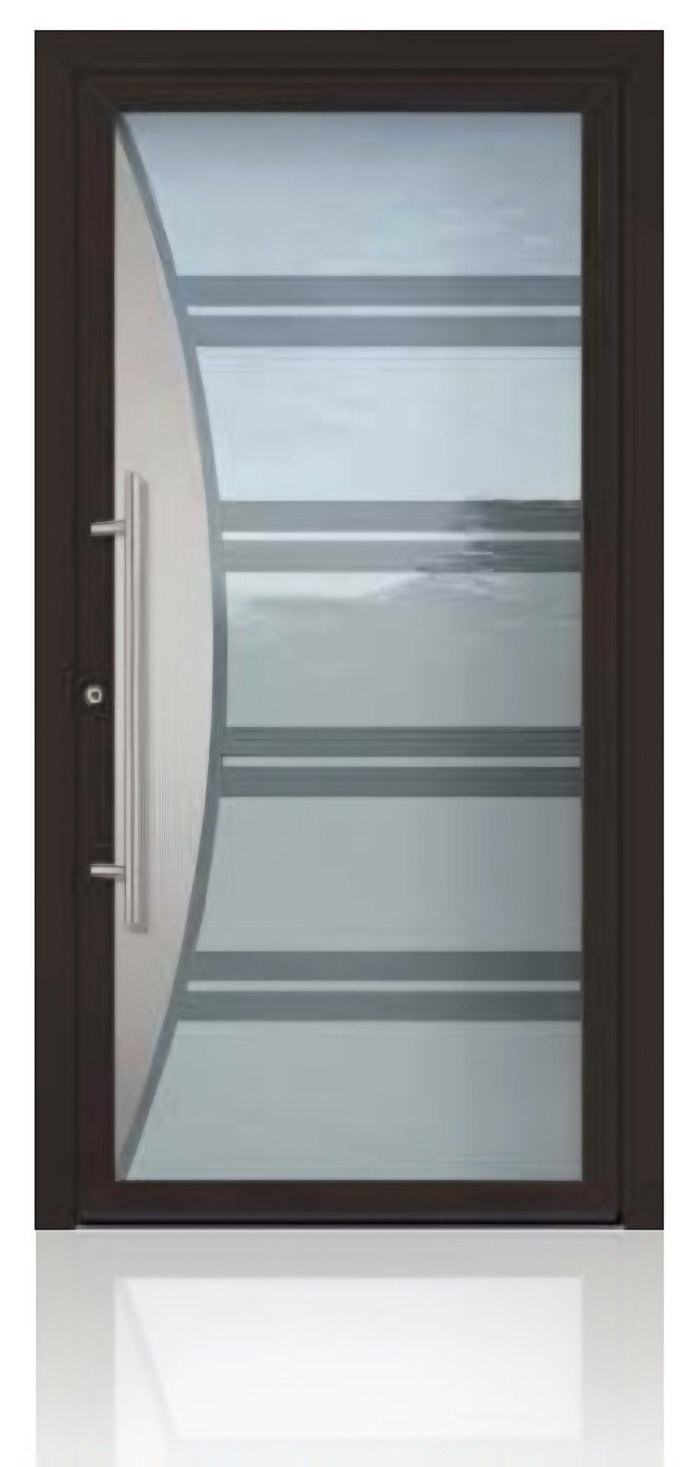

Groke Ganzglas KAT 22720 — RAL 8077 maro, mat cu motiv transparent și aplicație cu aspect inox pe geamul din mijloc (pag. 84 din catalog)
Modelul KAT 22720 din seria Ganzglas a Groke, așa cum apare în fișa de catalog: toc și canat în RAL 8077 maro, vitrare mat cu motiv transparent și aplicație cu aspect inox pe geamul din mijloc, mâner bară rotundă de inox, Ø 30 mm, lungime 800 mm, consolă oblică, montată pe cercevea. Seria este gândită pentru intrările la care nu se poate monta un luminator lateral: toată lumina intră prin foaia ușii.
Fișa din catalog a modelului KAT 22720, la pagina 84: toc și canat în RAL 8077 maro, vitrare mat cu motiv transparent și aplicație cu aspect inox pe geamul din mijloc, mâner bară rotundă de inox, Ø 30 mm, lungime 800 mm, consolă oblică, montată pe cercevea. Umplutura este încastrată, iar desenul se poate executa pe oricare dintre cele două sisteme de profile: Symphonie sau Arcade.
Seria Ganzglas rezolvă o problemă precisă, pe care catalogul o numește direct: „Combinații deosebite de sticlă — transparentă, umbrită și mată — și aplicații cu aspect inox arată elegant și creează o atmosferă luminoasă și prietenoasă. De aceea ușile din această serie sunt potrivite mai ales pentru intrările la care, din cauza situației constructive, nu este posibil un luminator lateral și unde oricum există puțină lumină.”
Motivul mat, suprafețele umbrite și aplicațiile cu aspect inox sunt executate pe geamul din mijloc al umpluturii cu geam triplu, deci stau protejate între celelalte două foi. Umplutura integral vitrată are 46 mm grosime, iar catalogul îi dă o valoare Ud de până la 1,20 W/(m²K) la dimensiunea standard de 1.150 × 2.240 mm.
mat cu motiv transparent și aplicație cu aspect inox pe geam.
mat cu motiv transparent și aplicație cu aspect inox pe geam.
Vezi UE09GHK20Pentru intrări fără luminator.
Vitraj mic, suprafață plină.
Vezi UE09HK01
Nouă poziții numerotate: bolțuri anti-ridicare, balamale înșurubate în camera profilului, mâner interior cu mecanism de revenire, trei balamale reglabile pe trei axe cu portanță de 160 kg pe balama, îmbinări de colț înșurubate și lipite, contraplăci pentru deschizătorul electric, rozetă și cilindru cu funcție de urgență, broasca Schloss A cu cârlige în 3 puncte, prag de aluminiu izolat termic.
Symphonie și Arcade90 mm sau 79 mm
Paleta standardșase culori, structură fină
Gama de geamuriopt variante în catalogAdâncime de construcție 90 mm, grosimi de material până la 3 mm, trei niveluri de garnituri perimetrale. Ud până sub 1,0 W/(m²K), iar la umplutura care acoperă cerceveaua pe ambele fețe până sub 0,71 W/(m²K).
| Cod produs | UE09GHK19 |
|---|---|
| Model | KAT 22720 — seria Ganzglas |
| Toc | RAL 8077 maro |
| Canat | RAL 8077 maro |
| Vitrare | mat cu motiv transparent și aplicație cu aspect inox pe geamul din mijloc |
| Variantă de umplutură | umplutură încastrată |
| Sisteme de profile pentru acest model | Symphonie și Arcade |
| Mâner în vizualizare | S 800-2 — bară rotundă de inox, Ø 30 mm, lungime 800 mm, consolă oblică, montată pe cercevea |
| Pagina din catalog | 84 |
| Serie | Ganzglas — ușă de intrare integral vitrată, din catalogul Groke |
| Sistem de profile | Symphonie 90 mm (toc rotunjit) sau Arcade 79 mm (toc drept) |
| Adâncime de construcție | 90 mm, cu grosimi de material de până la 3 mm — „profil rezistent la torsiune, valoare statică foarte ridicată” |
| Transmitanță termică | catalogul dă Ud până sub 1,0 W/(m²K) pentru ușile Groke, după alcătuirea profilului; pentru umplutura integral vitrată, Ud până la 1,20 W/(m²K) la dimensiunea standard de 1.150 × 2.240 mm |
| Umplutură integral vitrată | grosime 46 mm, geam triplu (pag. 140 din catalog) |
| Etanșare | trei niveluri de garnituri: garnitura de mijloc și cea interioară perimetrale pe patru laturi, fără întrerupere, cea exterioară pe trei laturi — „o ușă Groke este la fel de etanșă ca o fereastră” |
| Balamale | 3 bucăți, din două piese, aplicate, reglabile pe trei axe, în EV1, cu portanță de până la 160 kg greutate de canat pe balama |
| Încuietoare | Schloss A — broască cu cârlige în 3 puncte, cu două cârlige pivotante și un zăvor principal, rezistentă la tăiere (dotare standard); opțional broască automată în 3 puncte, cu sau fără deschizător electric |
| Cilindru | cilindru profilat cu cheie reversibilă, cu funcție de urgență și pericol, 5 chei; rozetă rotundă din inox la exterior |
| Siguranță | bolțuri anti-ridicare în partea de sus și de jos, pe latura balamalelor; îmbinări de colț înșurubate pe unghi, lipite și bolțate |
| Antiefracție | RC2 conform DIN EN 1627 — opțional: geam de siguranță stratificat P4A de 9,5 mm la exterior și VSG de 6 mm la interior; Groke este partener al inițiativei K-EINBRUCH |
| Prag | prag de aluminiu izolat termic (dotare standard) |
| Culori standard | RAL 9016 alb trafic, RAL 9006 aluminiu alb, RAL 9007 aluminiu gri, DB 703 mică de fier, RAL 7016 gri antracit, RAL 8077 maro — toate cu structură fină |
| Producător | Groke Türen GmbH, Faureciastraße 3–5, 76767 Hagenbach, Germania (Hauptkatalog DE-DE 12/22) |
Valorile pot varia în funcție de configurație. Specificațiile complete: catalogul producătorului.
Cele trei niveluri de garnituri își fac treaba doar dacă tocul este montat la echer și pragul așezat corect — altfel o ușă etanșă „ca o fereastră” rămâne o promisiune pe hârtie. Vezi montaj profesional și garanție.
Aluminiu vopsit cu structură fină: apă cu detergent neutru, fără abrazivi. Balamalele și broasca se gresează anual, garniturile se șterg și se verifică.
